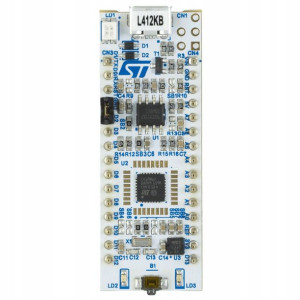

Stm32 Nucleo-l412kb Stm32l412kb Arm Mbed Cortex-m4

Opis

STM32 NUCLEO-L412KB STM32L412KB ARM mbed Cortex-M4STM32 NUCLEO-L412KB Nucleo-32 z STM32L412KBU6 ARM Cortex-M4STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja mikrokontrolera STM32L412KBU6U na NUCLEO-L412KBMikrokontroler STM32L412KBU6URdzeń: ARM Cortex-M4 z FPUMaksymalne taktowanie: 80 MHz Pamięć Flash: 128 kB Pamięć SRAM: 40 kB DMA: 14 kanałówInterfejsy mikrokontrolera STM32L412KBU6U26 x GPIO2 x Wake-up pin1 x Tamper pin2 x I2C 1 x SPI 1 x QuadSPI 2 x USART / UART 1 x LPUART 1 x USB 2.0 FS 2 x Pojemnościowe kanały dotykoweInterfejsy analogowe mikrokontrolera STM32L412KBU6U2 x ADC 12-bit10 kanałów1 x Komparator analogowy 1 x Wzmacniacz operacyjnyTimery mikrokontrolera STM32L412KBU6U1 x 32-bit (4 kanału)1 x 16-bit (4 kanały) 1 x 16-bit (2 kanały) 1 x 16-bit (1 kanał) 1 x 16-bit Basic 2 x Low Power Timer 1 x IRTIM 1 x RTC 1 x SysTick 2 x WatchdogPozostałe elementy mikrokontrolera STM32L412KBU6UTRNGCRC Unikalne 96-bitowe ID Obudowa UFQFPN32Specyfikacja płytki NUCLEO-L412KBWbudowany programator / debugger ST-Link V2-1Pamięć masowaVirtual COM portDebugger Złącze micro USBZasilanieProgramowanie Debugowanie Złącze w standardzie Arduino Nano V3Wlutowane goldpinyZasilanieZ USBZ zewnętrznego źródła zasilanie 5 lub 3,3 V Trzy diody LEDZasilanieKomunikacja USB Dioda użytkownika Przycisk Reset Oscylator kwarcowy 24 MHz
