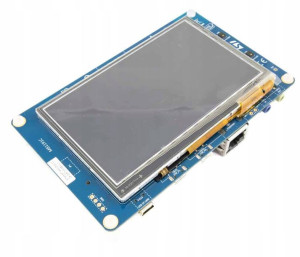

STM32F746G-DISCO STM32 Discovery z TFT 4,3"

Opis

STM32F746G-DISCO STM32 Discovery z TFT 4,3"Zestaw deweloperski Discovery STM32F746G-DISCO to świetny wybór dla rozwoju urządzeń multimedialnych. Umożliwia to niesamowicie mocny mikrokontroler z szeregiem interfejsów multimedialnych oraz akceleratorem graficznym Chrom-ART.

Na płytce znajduje się wyświetlacz TFT z dotykowym panelem pojemnościowym.

Płytka posiada również masę przydatnych układów takich jak pamięć SDRAM dla wyświetlacza, pamięć SPI Flash, czy mikrofony MEMS.

Do tego liczne złącza pozwalają na kontakt ze światem zewnętrznym. Są to między innymi takie złącza jak Ethernet, kilka portów USB, wejścia i wyjścia audio.

Płytka posiada zintegrowany programator ST-Link/V2, który umożliwia programowanie, oraz debugowanie sprzętowe (praca krokowa, breakpointy)Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3, dzięki któremu w łatwy sposób można rozbudowywać zestaw o dodatkowe komponenty.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

ParametryMikrokontroler STM32F746NGRdzeń Arm® Cortex®-M7 z FPU, 1 MB Flash, 340 kB RAMCzęstotliwość rdzenia max: 216 MHz1 x USB OTG HS1 x USB OTG FS3 x 12-bit ADC2 x 12-bit DACTimery 32-bit i 16-bit1 x SDMMC, 6 x SPI (Dual Quad SPI), 4 x I2C, 3 x I2S, 2 x CAN, 1 x Ethernet, 4 x USART, 1 x SAICamera interfaceTFT LCD ControllerTRNGFMC/SRAM/NOR/NAND/CF/SDRAMART Accelerator™Chrom-ART Accelerator™4,3" wyświetlacz kolorowy TFT WQVGA 480x272 px, pojemnościowy panel dotykowyAudio kodek ze wzmacniaczem mocy2 mikrofony MEMS128 Mbit QuadSPI Flash128 Mbit SDRAM (dostępne 64 Mbit)Przycisk ResetPrzycisk użytkownikaZłącza na płytceKameraKarty microSDRozszerzeń I2CEthernet RJ45USB OTG FSUSB OTG HSSPDIF RCA wejścieJack Audio Line InJack Audio Line OutWyjście głośnikowe stereoZgodne z Arduino® Uno R3ZasilaniePrzez micro USBZewnętrzneProgramator ST-Link/V2-1 na płytceSzerokie wsparcie dla różnych IDE: STM32CubeIDE, IAR™, Keil®, GCC-based IDEs, Arm® Mbed™Wlutowane wyprowadzenia goldpin dla pinów I/O
