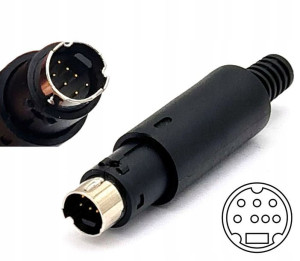

Wtyk minidin Mini-Din 7pin lutowany na przewód 2-rzędowe

Opis

Wtyk MINIDIN Mini Din 7pin 2 rzędydo lutowania na kabelMini DIN 7 2rzędowe to złącze służące do przesyłu sygnału wideo i/lub audio. Jest to złącze 7-pinowe z prostymi pinami, które często można znaleźć w starszych komputerach, urządzeniach audio/wideo i konsolach do gier. Zwykle używane jest do przesyłu sygnału wideo kompozytowego lub sygnału S-Video, a także sygnału audio stereo.

W wielu laptopach i kartach graficznych zastosowano 7-pin złącze Mini-DIN jako gniazdo "video output" o zwiększonej funkcjonalności, ale kompatybilne również ze standardowym złączem 4-pinowym Mini-DIN. Po podłączeniu standardowego kabla S-Video wykorzystywane są piny od 1 do 4 standardu S-Video. Natomiast podłączenie specjalnej, załączonej przez producenta przejściówki, pozwala na wykorzystanie dodatkowych funkcjonalności. Zastosowanie pozostałych trzech pinów jest różnorakie, w zależności od producenta sprzętu. Występują na nich sygnały takie jak YPbPr, SPDIF (w niektórych laptopach marki Dell), a także sygnały pomocnicze i identyfikacyjne video.

Dell Inspiron/Latitude Video/Digital Audio OutputATI Radeon 7-pinSendStation PocketDock AV dla Apple iPod ([1])XFX (Nvidia) GeForce 8800GT Video Card TV-Out PortApple PowerBook G3 Firewire ([2]Apple PowerBook G4 15" i 17" ([3])Apple Beige G3, input on the Wings personality cardATI Xclaim TV ([4])GeForce Go7400 wyjście używane w niektórych laptopach HPAcer Aspire 9302WSMiAspenhome iPod DockHauppauge WinTVSamsung X20 notebookPinnacle PCTV 110i (wejście video)Porady przy montażu:Zakupiony wtyk otrzymujesz w wersji pół-złożonej przygotowanej do montażu przewodów. ( A )Po zalutowaniu przewodów składasz wtyk w taki sposób aby widoczne wcięcie na obudowie było w jednej lini /linia żółta/ z wcięciem na plastikowych elementach osłony złącza wtykuNastępnie mocno wciskasz metalowe złącze wraz z dwoma osłonami do obudowy wtyku, będzie wyczuwane delikatne jakby kliknięcie - doprowadzając całość do stanu jak na zdjęciu ( B)
