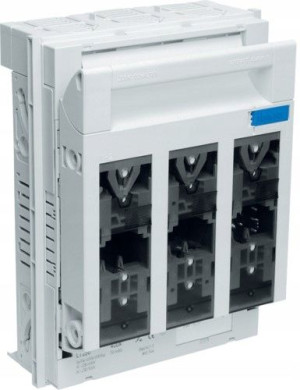

Hager Rozłącznik Bezpiecznikowy Nh2 3p 400a Lt250

Opis

Hager, Rozłącznik bezpiecznikowy NH2 400 A, płyta montażowa, zasilanie/odpływ śruba M10 LT250KonstrukcjaRodzaj produktu: z wyłącznikiem zabezpieczającymLiczba biegunów: 3 PUkład biegunów: 3 PElementy sterujące i wskaźnikiZe wskazaniem błędu: nieCharakterystyka elektrycznaNapięcie znamionowe łączeniowe Ue (AC): 0 / 690 VCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 1000 VZnamionowe napięcie udarowe wytrzymywane Uimp: 8000 VPrądPrąd znamionowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2: 400 APrąd znamionowy obwodu dla Ue=500V AC zgodnie z PN-EN 61439-1 5.3.2: 400 APrąd znamionowy obwodu dla Ue=690V AC zgodnie z PN-EN 61439-1 5.3.2: 400 APrąd znamionowy In: 400 APrąd znamionowy wkładki bezpiecznikowej: 35 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 224 / 250 / 300 / 315 / 355 / 400 AZnamionowy krótkotrwały prąd wytrzymywany 1s: 15,2 kAPrąd znamionowy zwarciowy umowny dla Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kAPrąd znamionowy zwarciowy umowny dla Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kAWkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400V IEC 61439-1 3.8.10.4: 400 AWkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500V IEC 61439-1 3.8.10.4: 400 AWkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690V IEC 61439-1 3.8.10.4: 400 AKonwertor termiczny prądu: 590 AOb. prądy cieplne wolne powietrze +wkł. bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1: 400 AObciążalność prądowa prądu przemiennego AC22 w kategorii B: 400 APrąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kAPrąd znamionowy obwodu dla Ue=250V DC zgodnie z PN-EN 61439-1 5.3.2: 400 APrąd znamionowy obwodu dla Ue=440V DC zgodnie z PN-EN 61439-1 5.3.2: 400 APrąd / TemperaturaPrąd znamionowy w temperaturze 40°C: 400 APrąd znamionowy w temperaturze 45°C: 380 APrąd znamionowy w temperaturze 50°C: 360 APrąd znamionowy w temperaturze 55°C: 340 APrąd znamionowy w temperaturze 60°C: 320 APrąd znamionowy w temperaturze 65°C: 300 APrąd znamionowy w temperaturze 70°C: 280 ABezpiecznikCharakterystyka bezpiecznika: gG, gL, aM, aR, gR, gF, gRB, URB, URDWielkość wkładki bezpiecznikowej: NH2MocCałkowite straty mocy dla prądu znamionowego: 24,5 WStrata mocy przy pełnym obciążeniu: 126 WMaksymalna utwata mocy wkładki bezpiecznikowej: 34 WEnergia tracona w przewodach: 122 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 200Wytrzymałość mechaniczna (liczba cykli): 800Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4: 1000MateriałWaga miedzi w produkcie: 1003 gWymiaryGłębokość produktu: 130 mmWysokość produktu: 308 mmSzerokość produktu: 210 mmInstalacja / MontażMoment dokręcający: 20 NmPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 70 / 300mm²Przekrój przewodu sztywnego (drut) w zacisku: 70 / 300mm²Rodzaj zacisków przyłączeniowych: Połączenie śruboweNormaKategoria użytkowania dla Ue=400V AC zgodnie z IEC 60947-3 Tab. 5: AC-23BKategoria użytkowania dla Ue=500V AC zgodnie z IEC 60947-3 Tab. 5: AC-23BKategoria użytkowania dla Ue=690V AC zgodnie z IEC 60947-3 Tab. 5: AC-22BDyrektywa europejska WEEE: dotyczyStandardowy przekrój zgodnie z IEC 60947-1 Tabele 9 i 10: 240 mm²Kategoria użytkowania dla Ue=250V DC zgodnie z IEC 60947-3 Tab. 5: DC-22BKategoria użytkowania dla Ue=440V DC zgodnie z IEC 60947-3 Tab. 5: DC-21BBezpieczeństwoStopień ochrony: IP3XWarunki użytkowaniaTemperatura robocza: -25…55 °CStopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3Temperatura przechowywania/transportu: -40…70 °CTemperaturaMaksymalna temp. połączenia górnego z wkładką bezpiecznikową IEC 60947-1 Tab 2: 65 KMaksymalna temp. połączenia górnego z bezpiecznikiem nożowym IEC 60947-1 Tab 2: 64,5 KWagaWaga:
