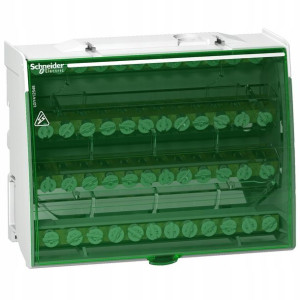

Schneider Blok zaciskowy Acti9 LGY412548 Prisma G
Opis
Schneider Electric, Blok zaciskowy LGY412548 125A 4-biegunowy 4x(1x9+7x7,5+4x6,5)mm, LGY412548Parametry podstawowe:Gama produktów: LinergyNazwa produktu: Linergy DSTyp produktu lub komponentu: Blok rozdzielczyParametry uzupełniające:Podstawa montażowa: Szyna DINZgodność gamy: Prisma G, Prisma P, Prisma PH, Prisma Pack, Spacial, Kaedra, Pragma, TeSys, CompactZgodność produktu: Obudowy SpacialOpis biegunów: 4PWyprowadzenia bloku rozdzielczego: 4 x 12 otworów[Ue] znamionowe napięcie łączeniowe: 230 V prąd przemienny (AC) F/N, 440 V prąd przemienny (AC) F/FZnamionowe napięcie izolacji[Ui]: 500 V prąd przemienny (AC)Znamionowe napięcie udarowe wytrzymywane [Uimp]: 8 kVZnamionowy prąd łączeniowy[Ie]: 125 A w 40 °C[Icw] znamionowy prąd krótkotrwały wytrzymywany: 4,2 kA dla 1 s[Ipk] znamionowy wytrzymywany prąd udarowy: 26 kAPrzyłącza - zaciski: Rozprowadzenie: zacisk śrubowy 4 kabel (kable) 1,5...16 mm² sztywny, Rozprowadzenie: zacisk śrubowy 4 kabel (kable) 1,5...10 mm² elastyczny z końcówką kablową, Dostawa/zasilanie: zacisk śrubowy 1 kabel (kable) 10...35 mm² sztywny, Dostawa/zasilanie: zacisk śrubowy 1 kabel (kable) 4...25 mm² elastyczny z końcówką kablową, Rozprowadzenie: zacisk śrubowy 7 kabel (kable) 2,5...25 mm² sztywny, Rozprowadzenie: zacisk śrubowy 7 kabel (kable) 1,5...16 mm² elastyczny z końcówką kablowąMoment dokręcania: Rozprowadzenie: 2 N.m płaski śrubokręt 7,5 mm, Rozprowadzenie: 2 N.m PZ2 śrubokręt 7,5 mm, Dostawa/zasilanie: 2,5 N.m płaski śrubokręt 9 mm, Dostawa/zasilanie: 2,5 N.m PZ2 śrubokręt 9 mm, Rozprowadzenie: 2 N.m płaski śrubokręt 6,5 mm, Rozprowadzenie: 2 N.m PZ2 śrubokręt 6,5 mmSzerokość w modułach 9 mm: 14Wysokość: 100 mmSzerokość: 126 mmGłębokość: 50,5 mmMasa produktu: 0,386 kgKolor: Biały (RAL 9003)Środowisko pracy:Stopień zabrudzenia: 3Kategoria przepięciowa: IIIWytrzymałość dielektryczna: 2500 VNormy: EN/IEC 61439-1, EN/IEC 60947-7-1Temperatura otoczenia dla pracy urządzenia: -25...55 °CLGY412548 to blok zaciskowy, 48 otworów, 125A, 4P kompatybilny z obudowami PrismaSeT G.
Nowa konstrukcja PrismaSeT G zwiększa wytrzymałość rozdzielnicy, pomaga uzyskać większą wydajność na każdym poziomie.
Opis biegunów: 4PWyprowadzenia bloku rozdzielczego: 4 x 12 otworyZnamionowy prąd łączeniowy [Ie]: 125 A w 40 °CPrismaSeT to nowa, odświeżona seria rozdzielnic niskiego napięcia.
Bezkonkurencyjna modułowość zapewnia minimalny czas montażu, nawet dla najbardziej wymagających konfiguracji. System szyn zbiorczych Linergy jest ekonomiczny i łatwy w obsłudze, zaprojektowany z myślą o wymaganych parametrach i wartościach znamionowych.
