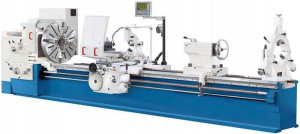

Tokarka pozioma KNUTH DL S 515/4000

Opis

Tokarka pozioma KNUTH DL S 515/4000Kod produktu: |ID:76550|Długość obrabianego przedmiotu (max.) 4.000 mmŚrednica obrabiania nad łożem 1.000 mmPrześwit wrzeciona 100 mmPrzestrzeń robocza: długość obrabianego przedmiotu (max.) 4.000 mm Średnica obrabiania nad łożem: 1.000 mm Średnica obrotu przez support: 720 mm Średnica obrabiania nad mostkiem do łoża tokarki: 1.350 mm Waga obrabianego przedmiotu (max): 4.000 kg Długość mostka do łoża tokarki: 470 mm Szerokość łoża: 600 mm Drogi przesuwu: Przesuw osi X: 550 mm Przesuw osi Z: 3.800 mm Przesuw osi Z1: 250 mm Zakres obrotu imaka: 90° Wrzeciennik: Prędkość wrzeciona 5 - 630 obr / min Prześwit wrzeciona: 100 mm Gniazdo wrzeciona: A2-11 Szybki posuw: Przyśpieszony posuw osi X: 1.800 mm / min Przyśpieszony posuw osi Z: 3.640 mm / min Posuw roboczy: Prędkość posuwu osi X (64) 0,04 - 4,8 mm / min Prędkość posuwu osi Z: (64) 0,08 - 9,6 mm / min Prędkość posuwu osi Z1: (64) 0,02 - 2,4 mm / min Magazyn narzędzi: Wymiary narzędzia: 32 x 32 mm Gwintowanie: Gwint metryczny (56) 1-120 mm / (56) 0.04” - 5” Gwintowanie calowe: (56) 30 - 1/4 Gwintowanie, diametric: (56) 60-0,5 DP Gwintowanie, module: (56) 0,5 - 60 mm Konik: Średnica tulei konika: 120 mm Stożek konika: MT 6 Wysuw tulei konika: Wysuw tulei konika Napęd: Moc, napęd główny 18,5 kW Moc, pompa chłodzenia: 0,15 kW Moc posuwu: 1,1 kW ałkowite zużycie energi: 23 kVA Wymiary i waga: Wymiary ogólne (długość x szerokość x wysokość): 6,15 x 1,5 x 1,6 m Waga: 8.400 kg wyjątkowo ciężkie, gęsto użebrowane i szerokie łoże maszyny o sztywnej, jednoczęściowej konstrukcjihartowane indukcyjnie i szlifowane pryzmy prowadnicze gwarantują długotrwałą precyzję i minimalne zużyciemasywny wrzeciennik z wrzecionem głównym o wysokim stopniu dokładności, wyposażonym w łożysko wałeczkowo-stożkowe i otworem wrzeciona 100 mm zapewnia niezwykłą stabilność przy obciążeniubardzo cicha praca przy maksymalnej prędkości obrotowej wrzecionaJoystick kontrolujący ruch elementu w osi X i Z jest bezpośrednio zamontowany dla wspomaganiaręcznie przełączana 4-stopniowa przekładnia odboczkowa, wysokiej jakości urządzenie regulacji częstotliwości połączone z silnikiem wrzeciona głównego o mocy do 18,5 kW umożliwiają dokładne dostosowanie liczby obrotów i wysokiego momentu obrotowego do skrawania ciężkiegobieg szybki dla osi X i Z umożliwia szybkie pozycjonowanie suportu i skraca czas pomocniczyregulowane sprzęgło przeciążeniowe w skrzynce suportowej tokarki chroni mechanizm posuwów przed uszkodzeniami i awariamicentralne, praktyczne sterowanie śrubą posuwu i do gwintowaniaprzekładnia posuwów oferuje szerokie spektrum gwintów średnicowych, calowych, modułowych i metrycznychpodstawa i górna prowadnica zaprojektowane tak, aby osiągnąć maksymalny docisk ostrzaWyższa dokładnośćniski wskaźnik błęduzwiększona wydajnośćwyniki dla różnych czasówdla zwiększenia produktywnościprzejrzysty duży wyświetlaczSpecyficzne właściwościwygodny kształt klawiaturyrozdzielczość: 0.01/ 0.005 mmDomyślne współrzędnepozycja osi jest podtrzymywana gdy wyświetlacz jest wyłączonyKalkulacja wzoru koła otworufunkcje kalkulatoramiejsce na 10 narzędziprzełącznik promień/średnicakonwersja mm/caleproste i nieskomplikowane operacjewyświetlacz dla sań górnych (Z0) i sań prowadnika pudełkowego (Z1), obie oddzielne i w innych trybach dla tokarekWyposażenie standardowe3-osiowy wskaźnik pozycji4-szczękowy uchwyt tarczy tokarskiej Ø 1000 mm4-pozycyjny uchwyt narzedziastała podtrzymka 40 do 350 mmpodtrzymka ruchoma 30 do 120 mmstałe kłytuleja redukcyjnaosłona uchwytuosłona ochronna dla suportusystem chłodzącyśruby fundamentowelampa roboczanarzędziainstrukcja obsługi
