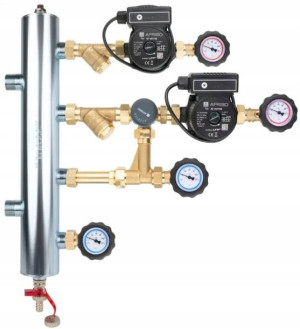

Zestaw Mieszający Bps 948 Moduł 9094800 Afriso

Opis

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 948, człon bez mieszania i zaworem obrotowym ARV 362 ProClick, pompy LFP AFZastosowanieStosowany w instalacjach grzewczych i chłodzących.

Montowany na ścianie między źródłem a instalacją.

Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących.

Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.

Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów.

OpisPompy obiegowe LFP AF.

Obrotowy zawór mieszający ARV 362 ProClick (Kvs 6,3 m3/h).

Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu.

Zawór zwrotny wbudowany w zawór odcinający na powrocie z członu bez mieszania.

Zawór zwrotny wbudowany w trójnik na przyłączu powrotnym członu z mieszaniemTuleje do montażu czujników temperatury na każdym przyłączu.

Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami.

Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.

Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium.

Montaż regulatora ACT 443 ProClick lub ARC 345 ProClick na zaworze mieszającym ARV ProClick pozwala automatycznie nastawić temperaturę zasilania instalacji stałotemperaturowo lub pogodowo i sterować pompą obiegową.

Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.

Dane technicznemaksymalna temperatura 90°Cmaksymalne ciśnienie 6 barmoc max 70 kWprzyłącza od strony instalacji GW G¾"przyłącza od strony kotła G1"obieg 1 bezpośredniobieg 2 ARV 362 ProClick, Kvs 6,3 m³/hpompy obiegowe LFP AF
