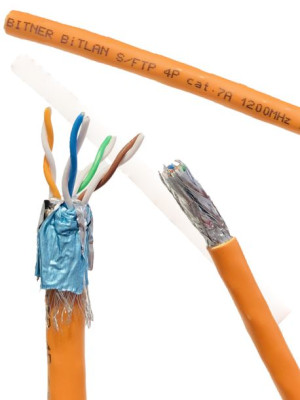

Przewód internetowy skrętka BiTLAN S/FTP kat.7a 1200MHz 1m
Opis
Aukcja dotyczy metra przewodu, 1 sztuka = 1 metr ( np. kupując 30 sztuk, otrzymasz 30 metrów w jednym odcinku )Kabel teleinformatyczny BiTLAN S/FTP kat.7a 4x2x22AWG 1200MHz LSOH TI0089 klasa B2ca-s2 d0 a1 1mKategoria: kat.7ANapięcie pracy: 150VŻyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznejPowłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH o podwyższonych wymaganiach przeciwpożarowychRozmiar AWG: AWG22Pasmo częstotliwości [MHz]: 1200Zastosowanie:Kable BiTLAN S/FTP cat. 7A LSOH B2ca przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego w sieciach komputerowych o przepustowości binarnej powyżej 10Gb/s, w których wykorzystywane jest pasmo częstotliwości do 1200MHz. Kable spełniają wymagania kategorii 7A w zakresie częstotliwości 1÷1000 MHz zgodnie ze standardem okablowania strukturalnego budynków PN-EN 50173-1, ISO/IEC 11801-1, IEC 61156-5 oraz testowane są do pasma częstotliwości 1200 MHz. Wspólne i indywidualne ekranowanie par dodatkowo wpływa na poprawę parametrów teletransmisyjnych, chroniąc przed zakłóceniami zewnętrznymi oraz przesłuchami występującymi pomiędzy parami dlatego można je stosować w sieciach przemysłowych szczególnie narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. Kable posiadają powłokę bezhalogenową LSOH, nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg EN 50268, IEC 61034-1(2) i o ograniczonym wydzielaniu gazów korozyjnych wg EN 50267, IEC 60754-2, która umożliwia zastosowanie kabla w miejscach o podwyższonych wymaganiach przeciwpożarowych. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR), o klasie reakcji na ogień B2ca.
Dane techniczne:Zakres temperatury: podczas pracy: -30°C do +70°C podczas układania: -10°C do +50°CMinimalny promień gięcia: podczas pracy: 6xO.
D. podczas układania: 8xO.
D.
Średnica przewodnika Cu: 0,64±0,015mmŚrednica izolowanej żyły: 1,50±0,05mmRezystancja pętli żył/pary w temp. 20°C (max): 125Ω/kmRezystancja izolacji (min): 2GΩxkmAsymetria rezystancji żył w parze: ≤2%Pojemność skuteczna dowolnej pary przy 1kHz: 45±5nF/kmAsymetria pojemności torów transmisyjnych względem ziemi przy 1kHz (max): 1600pF/kmNapięcie pracy: 150VPróba napięciowa 1min.: napięcie zmienne 50Hz: 700V AC napięcie stałe: 1000V DCImpedancja falowa przy częstotliwości 100MHz: 100±5ΩPrędkość propagacji NVP: 77%Tłumienność odbiciowa par w zakresie częstotliwości dB (min): f = 4÷10MHz: 20+5xlog (f) 10 f = 10÷20MHz: 25 f = 20÷250MHz: 25-7xlog (f/20) 10 f = 250÷600MHz: 17,3 f = 600÷1000MHz: 17,3-10xlog (f/600) 10Tłumienie sprzężenia w zakresie częstotliwości 30÷100MHz (min.): 70dBImpedancja sprzężeniowa 10MHz (max): 10mΩ/m Budowa:Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznejIzolacja: specjalna mieszanka poliolefinowa typu foam-skinKolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa skręcone w parę z żyłą białąPary: każda para indywidualnie ekranowana folią aluminiową Al/PetOśrodek: ekranowane cztery pary żył skręcone razem w ośrodek, w oplocie z drutów miedzianych ocynowanych CuSnPowłoka zewnętrzna: specjalny polimer bezhalogenowy LSOH o podwyższonych wymaganiach przeciwpożarowychKolor powłoki: pomarańczowy RAL 2003Nadruk: BITNER BiTLAN S/FTP 4x2x22AWG cat.7A 1200MHz LS0H B2ca PNEN 50173-1 ISO/IEC 11801-1 IEC 61156-5 nr identyfikacyjny CE RoHS www.bitner.com.pl metry
