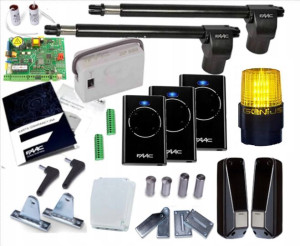

Zestaw napęd siłownik FAAC 414 LONG do bramy dwuskrzydłowej
Opis
Skład, pełnego gotowego do montażu zestawu:Siłowniki FAAC 414 Long– 2sztCentrala sterująca E045S i obudowa do centraliModuł radiowy 868MHz3 piloty XT4 868MHzLampa sygnalizacyjnaFotokomórki XP20 B D o zasięgu 20mKarta gwarancyjna FAAC PolskaInstrukcja montażowa napędu 414 w języku polskimInstrukcja programowania centralinieodpłatna pomoc technicznaSPECYFIKACJA FAAC:2 X SIŁOWNIK 414 LONGZasilanie 230V, 50(60)HzZasilanie silnika 230VPobór mocy 280WPobór prądu 1,2APrędkość obrotowa silnika 1400obr./minPrędkość wysuwu trzpienia 1,5cm/sekMaksymalna siła ciągu 3500NZabezpieczenie termiczne 140°CZakres temperatur -20/+55°CStopień ochrony IP44Napęd FAAC 414 LONG jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła o długości 4m (5m z zamkiem elektromagnetycznym). Wyposażony jest z siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.
CENTRALA STERUJĄCA E045 Z OBUDOWĄSPECYFIKACJA TECHNICZNANapięcie zasilające: 230VAC ±15% 50/60 HzPobór mocy: 4W w gotowościMaks pobór mocy: 800WMaks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easyMaks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)Zakres temperatur pracy: -20°C do +55°CBezpieczniki: F1 (2,5A)Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/ZasilanieWyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VACSzybkozłącze: XF 433/868 moduł do OMNIDEC, USBProgramowanie: Wyświetlacz LED i przyciskiSygnalizacja statusu: Wyświetlacz i LEDCentrala sterująca E045 może obsługiwać jeden lub dwa silnikiModuł radiowy XF868MHzOdbiornik z wbudowaną antenąCzęstotliwość 868MhzNapięcie zasilania: pobieranie z centrali przez złącze 24VdcPamięć 250 ilotów ( razem 1 i 2 kanał)Podłączenie: szybkozłącze3X PILOT XT4 868MHZPiloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.
Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.
FOTOKOMÓRKI XP20 BD O ZASIĘGU 20MDo instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.zasięg działania: 20mkąt regulacji: ±7° (20m) ±13.5° (5m)wymiary: 41x130x42mmCzas wykrywania przeszkody: 20mspobór prądu: Rx (10mA) + Tx (10mA)stopień ochrony: IP54zasilanie przez szynę BUS (2easy) dwa przewody 24V bez polaryzacjiLampa sygnalizacyjna 2 X KONDENSATOR ROZRUCHOWYWspomaga rozruch siłownikaELEMENTY MONTAŻOWEPozostałe elementy siłownika:Klucz awaryjnego otwierania (w przypadku braku zasilania)Komplet elementów mocującychKarta gwarancyjnaInstrukcja montażu w języku polskim
