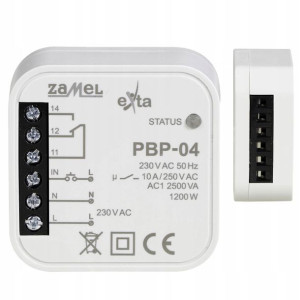

ZAMEL Przekaźnik bistabilny dopuszkowy 230V PBP-04

Opis

Przekaźnik bistabilny dopuszkowy 230V ACZAMEL PBP-04Służy do bistabilnego sterowania dowolnym urządzeniemWspółpracuje z przyciskami jednobiegunowymi podświetlanymi (również LED)Kontrolka załączenia odbiornika: dioda LED czerwonaWyjście przekaźnikowe beznapięciowe 1 x NO / NC: 10 AMontaż w puszkach instalacyjnych: Ø60 mmImpulsem sterującym musi być sygnał z linii LDwużyłowa instalacja sterującaCałkowity prąd od podświetlenia nie może przekraczać: 2,6 mAZastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniemPrzekaźnik bistabilny PBP-04 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.

Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowychZestaw zawiera:Przekaźnik bistabilny dopuszkowy PBP-04Instrukcję obsługiInstrukcja obsługi dołączona poniżej w "Dodatkowych informacjach"Przekaźnik bistabilny PBP-04 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Impulsem sterującym musi być sygnał z linii „L”.

Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (nawet z podświetleniem LED). Sumaryczny prąd od podświetlenia nie może przekraczać 2,6 mA.

Urządzenie przystosowane jest do montażu w puszce instalacyjnej Ø60 (najlepiej pogłębianej).

Opis przekaźnikaZaciski wyjściowe przekaźnika (11, 12, 14)Zacisk wyzwalania (IN)Zacisk zasilania (N)Zacisk zasilania (L)Kontrola stanu przekaźnikaMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PBP-04 w puszce Ø60.

Podłączyć przewody zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Naciskając kilkakrotnie przycisk podłączony do wejścia wyzwalającego IN sprawdzić poprawność działania przekaźnika.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 HzZnamionowy pobór prądu: czuwanie: 0,2 W, praca: 0,7 WKontrolka załączenia odbiornika: dioda LED czerwonaZacisk wyzwalania: INPrąd sterujący układu wyzwalania: 5,2 mAWspółpraca z przyciskami podświetlanymi: takSumaryczny prąd od podświetlenia przycisków: < 2,6 mAMinimalny czas impulsu wyzwalającego: 70 msMinimalny odstęp czasowy pomiędzy kolejnymi impulsami: 250 msParametry styku przekaźnika: 1 x NO/NC – 10 A / 250 VACLiczba zacisków przyłączeniowych: 6Przekrój przewodów przyłączeniowych: 0,2 / 2,5 mm2Temperatura pracy: -20 / +45 CPozycja pracy: dowolnaMocowanie obudowy: do puszki Ø60 (pogłębianej)Stopień ochrony obudowy: IP20Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: 47,5 x 47,5 x 20 mmWaga: 0,025 kg
