Przekaźnik Czasowy 10Funkcji Uniwersalne Zasilanie
Opis

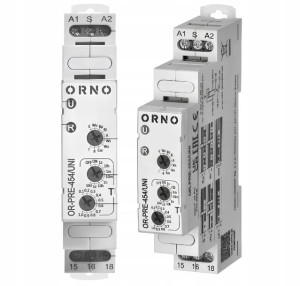

Przekaźnik Czasowy 10 funkcji Uniwersalne ZasilanieORNO OR-PRE-454/UNI Zasilanie uniwersalne: 12 - 240VAC/DC 50/60 Hz Wielofunkcyjny przekaźnik to modułowe urządzenie, które odpowiada za sterowanie działaniem innego urządzenia lub obwodu w określonej funkcji czasu. Produkt jest przydatny zarówno w układach przemysłowych, jak i domowych. Przekaźnik jest elementem instalacji zasilającej np. wentylację, ogrzewanie, sygnalizację czy oświetlenie. Przekaźnik posiada z przodu trzy pokrętła – pierwsze służy do wyboru trybu pracy, drugie określa zakres czasu, a trzecie nastawę czasu, która realizowana jest w sposób płynny. Ten model realizuje aż 10 funkcji ! Przekaźnik realizuje również funkcję podstawową ON/OFF – może być stale załączony lub wyłączony.
Zestaw Zawiera:1 szt. Przekaźnik Czasowy 10 funkcji 16 A / 250 V AC Przekaźnik Czasowy realizuje aż 10 funkcji:Opóźnione załączenie (E).
Załączenie na nastawiony czas (Wu).
Symetryczna pracacykliczna rozpoczynająca się od przerwy (Bp).
Symetryczna pracacykliczna rozpoczynająca się od załączenia (Bi).
Opóźnione wyłączenie sterowane zestykiem S (R).
Jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S (Ws).
Załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S (Wa).
Opóźnione załączenie i wyłączenie sterowane zestykiem S (Esa).
Praca cykliczna sterowana zamykaniem zestyku sterującego S (B).
Generacja impulsu 0,5 s po upływie czasu T (T).⚙️ Parametry techniczne:Liczba i rodzaj zestyków: 1PObciążenie znamionowe AC1: 16 A/ 250 V ACObciążenie znamionowe DC1: 16 A/ 24 V DCMaksymalna moc łączeniowa w kategorii AC1: 4000 VARezystancja zestyków: 100 mMaksymalna częstość łączeń: 600 cykli/hNapięcie znamionowe: 230 V ACRoboczy zakres napięcia zasilania: 0,9 - 1,1 UnKlasa palności obudowy UL94: V0Materiał styków: AgSnO2Trwałość łączeniowa AC1: >0,5 x 10^5Wilgotność względna: do 85%Stopień ochrony(IP): IP20Temperatura składowania: od -40°C do +70°COdporność na wibracje: 0,35 mm DA Wymiary produktu: Głębokość: 90 mmSzerokość: 17,5 mmWysokość: 64,5 mm Budowa przekaźnika:Zaciski zasilania (A1, A2) oraz zacisk zestyku sterującego (S)Dioda LED zielona U ON - sygnalizacja napięcia zasilania U / Dioda LED zielona U migająca - odmierzanie czasu TDioda LED żółta R ON/OFF - stan przekaźnika wyjściowegoPokrętło nastawy funkcjiPokrętło nastawy zakresu czasu oraz funkcji ON / OFFPokrętło nastawy czasuZaciski wyjść przekaźnika (15, 16, 18)Schemat Podłączeń:Zacisk sterujący S aktywuje się przez podłączenie do zacisku A1, przez zewnętrzny zestyk sterujący S. Produkt przeznaczony jest do montażu na szynę DIN 35mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Montaż przewodów w zaciskach odbywa się za pomocą śruby uniwersalnej.
