ZAMEL Przekaźnik Czasowy Cykliczny 230V PCM-03

Opis

Przekaźnik czasowy cyklicznyZAMEL PCM-03 ✔️ Tryb pracy: cykliczne przełączanie (wyzwalane napięciem zasilającym) ✔️ Duża dokładność odmierzanego czasu ✔️ Wyjście przekaźnikowe - jeden styk przełączny o maksymalnej obciążalności 16 A ✔️ Sygnalizacja napięcia zasilania - dioda LED zielona ✔️ Szeroki przedział nastaw czasu ✔️ Obudowa jednomodułowa ✔️ Sygnalizacja stanu przekaźnika i odmierzania czasu - dioda LED czerwona ✔️ Funkcje stałego załączenia lub wyłączenia ✔️ Montaż na szynie TH 35Zestaw składa się z:1 szt. Przekaźnik czasowy PCM-03Instrukcja obsługi w języku polskim ➡️ Jednofunkcyjny przekaźnik czasowy PCM-03 służy do realizacji funkcji cyklicznego przełączania w układach automatyki i sterowania ➡️ Przekaźnik wyzwalany jest napięciem zasilającym. ➡️ Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. ➡️ Dodatkowe funkcjeON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika. ➡️ Układ posiada wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu zrealizowane za pomocą diod LED.

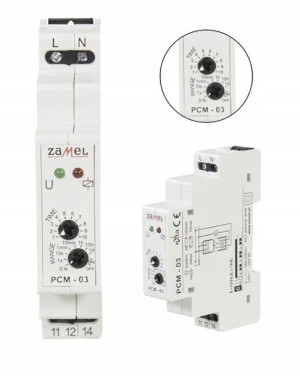

Opis przekaźnikaZacisk zasilania (L)Kontrolka napięcia zasilaniaWybór zakresu czasowegoZaciski wyjściowe przekaźnika (11, 12, 14)Zacisk zasilania (N)Kontrolka stanu przekaźnika (sygnalizacja odmierzania czasu)ZastosowaniePrzekaźnik czasowy PCM03 pracuje jako impulsator zasilania dla układu alarmowego.

Współpracuje z układem przekaźnika zalania PZM10 załączając cyklicznie układ alarmowy w momencie wykrycia obecności płynów na poziomie zamontowanego czujnika.

Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PCM-03 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić czas przy pomocy pokręteł TIME i RANGE przy czym t = TIMExRANGE.

Dane techniczne:Wymiary: jednomodułowa (17,5 mm) 90 × 17,5 ×66 mmWaga: 70 gZnamionowe napięcie zasilania: 230V ACNapięcie maksymalne styków: 250VKategoria użytkowania: AC1Moc maksymalna przekaźnika: 4000 VAUkład styków: 1NO/NCZakres nastaw czasu t: 0.1 1 s; 1 10 s; 0.2 1.7 min; 1 10 min; 0.2 1.7 h; 1 10 h; 0.4 4.2 dni; 1 10 dniPrąd przekaźnika: 16 AZnamionowy pobór prądu: 25 mAStopień ochrony obudowy: IP20Mocowanie obudowy: szyna TH35 (PN-EN 60715)
