ZAMEL Przekaźnik Bistabilny 2 Kanałowy Dopuszkowy

Opis

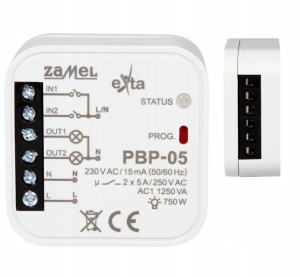

Przekaźnik Bistabilny 2-Kanałowy Dopuszkowy 230V ACZAMEL PBP-05Służy do bistabilnego 2 stanowego sterowania dowolnym urządzeniemWspółpracuje z przyciskami jednobiegunowymi podświetlanymi (również z LED)Steruje dwoma niezależnymi obwodamiKontrolka załączenia odbiornika: dioda LED czerwonaMontaż w puszkach instalacyjnych: Ø60 mmDwa niezależne przekaźniki wyjściowe NO o obciążalności: 5AImpulsem sterującym może być sygnał z lini L lub NZastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniemPrzekaźnik bistabilny PBP-05 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.

Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowychZestaw składa się z1 szt. Przekaźnik Bistabilny 2-Kanałowy Dopuszkowy PBP-05Instrukcję obsługi w języku poslimZAMEL PBP-05 jest zamiennikiem F&F BIS-416 ➡️ Przekaźnik bistabilny PBP-05 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków monostabilnych. ➡️ Urządzenie posiada dwa niezależne kanały o obciążalności 5A. ➡️ Przekaźnik pozwala na sterowaniepoprzez podanie potencjału fazy L lub przewodu neutralnego N na jedno z dwóch wejść. ➡️ Konstrukcja wejścia wyzwalającego umożliwia współpracę z przyciskami podświetlanymi (również z podświetleniem LED). ➡️ Przekaźniki wyjściowe przystosowane są do pracy z obciążeniem w postaci nowoczesnych źródeł LED. ➡️ Urządzenie przystosowane jest do montażu w puszce instalacyjnej Ø 60 (najlepiej pogłębianej lub kieszeniowej).

Opis przekaźnikaZaciski wyzwalaniaZaciski wyjściowe przekaźnikówZaciski zasilaniaKontrolka stanu przekaźnikówPrzycisk przełączania trybówMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PBP-05 w puszce Ø 60.

Podłączyć przewodyzgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Naciskając kilkakrotnie przyciski podłączone do wejść wyzwalających IN1, IN2 sprawdzić poprawność działania przekaźnika.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Częstotliwość znamionowa: 50 HzZnamionowy pobór prądu: czuwanie: 6 mA, praca: 10 mA / 14 mAKontrolka załączenia odbiornika: dioda LED czerwonaZaciski wejściowe: IN1, IN2Prąd sterujący układu wyzwalania: 0,5 mAWspółpraca z przyciskami podświetlanymi: takLiczba trybów pracy: 2Parametry przekaźnika: 2NO 5 A / 250 V AC AC1 1250 VA (styki napięciowe)Liczba zacisków przyłączeniowych: 6Przekrój przewodów przyłączeniowych: 0,2 / 2,5 mm²Temperatura pracy: -10 / +55 CPozycja pracy: dowolnaMocowanie obudowy: do puszki Ø 60 (pogłębianej)Stopień ochrony obudowy: IP20Kategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: 47,5 x 47,5 x 20 mmWaga: 0,043 kg
