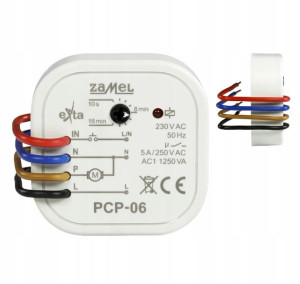

ZAMEL Przekaźnik Wyłącznik Czasowy do Wentylatora

Opis

Przekaźnik Czasowy sterowania WentylatoremZAMEL PCP-06 ✔️ Płynna regulacja czasu podtrzymania włączenia w zakresie: 10 s ÷ 16 min. ✔️ Łatwa adaptacja do istniejących instalacji elektrycznych. ✔️ Dopuszczalne obciążenie: 350 W. ✔️ Pozycja pracy: dowolna. ✔️ Przeznaczony do sterowania opóźnionym wyłączeniem wentylatora łazienkowego. ✔️ Możliwość współpracy z przyciskami jednobiegunowymi podświetlanymi. ✔️ Temperatura pracy: od -20 °C do +45 °C. ✔️ Wymiary: 50 x 50 x 18 mm.

Przekaźnik czasowy PCP06 służy do sterowania obwodów, w których istotne jest opóźnione wyłączenie obciążenia po zaniku impulsu wyzwalającego (np. sterowanie wentylatora łazienkowego). Po podaniu napięcia na wejście sterujące urządzenia uruchomione zostanie wyjście przekaźnikowe zasilające odbiornik. Po zaniku napięcia z wejścia sterującego zasilanie odbiornika podtrzymywane jest jeszcze przez czas nastawiony przez użytkownika w zakresie 10 s do 16 min, a następnie przekaźnik jest wyłączany. Konstrukcja umożliwia montaż urządzenia pod przyciskiem w głębokiej puszce instalacyjnej Ø60.

Opis przekaźnikaKontrolka załączenia odbiornikaNastawa czasu załączeniaPrzewód wyzwalania (IN)Przewód zasilania (N)Przewód zasilania odbiornika (P)Przewód zasilania (L)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Umieścić urządzenie PCP-06 w puszce i podłączyć przewody zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić żądany czas podtrzymania załączenia odbiornika.

Dane technicznePrzewody zasilania: L(czarny), N(niebieski)Znamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 +10 %Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 17 mAPrzewód wyzwalania: IN (czerwony)Zasilanie odbiornika: (P) brązowyZakres nastaw czasu załączenia: 10 s 16 minDokładność nastawy czasu załączenia: 10 %Powtarzalność nastawy czasu załączenia: 5 %Nastawa czasu załączenia: płynna (potencjometr obrotowy)Kontrolka załączenia odbiornika: dioda LED czerwonaParametry styków przekaźnika: styk napięciowy 5 A / 250 V AC1 1250VALiczba przewodów przyłączeniowych: 4Przekrój przewodów przyłączeniowych: 1 mm²Długość przewodu przyłączeniowego: 10 cmTemperatura pracy: -20 +45 CPozycja pracy: dowolnaMocowanie obudowy: do puszki Ø60Stopień ochrony obudowy: IP20Kategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: 50 x 50 x 18 mmWaga: 0,032 kg
