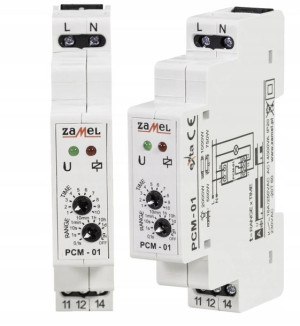

Przekaźnik czasowy 230V PCM-01 ZAMEL opóźnione zał

Opis

Przekaźnik czasowy rewersyjny 230V ACZAMEL PCM-01✔️ Realizuje funkcję opóźnionego załączenia (rewersyjny) w układach automatyki i sterowania✔️ Przekaźnik wyzwalany jest napięciem zasilającym✔️ Szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni oraz wysoka dokładność odmierzanego czasu✔️ Funkcja ON / OFF umożliwia stałe załączenie lub wyłączenie odbiornika✔️ Wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 A✔️ Sygnalizacja napięcia zasilania dioda LED zielona✔️ Sygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwona✔️ Obudowa jednomodułowa na szynę TH35Zestaw składa się z1 szt. Przekaźnik czasowy rewersyjny PCM-01Instrukcję obsługi w języku polskimZAMEL PCM-01 jest idealnym zamiennikiem F&F PCR-513 ➡️ Jednofunkcyjny przekaźnik czasowy PCM-01 służy do realizacji funkcji opóźnionego załączania (rewersyjny) w układach automatyki i sterowania. ➡️ Przekaźnik wyzwalany jest napięciem zasilającym. ➡️ Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. ➡️ Dodatkowe funkcje ON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika. ➡️ Układ posiad a wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu - zrealizowane za pomocą diod LED.

Opis przekaźnikaZacisk zasilania (L)Kontrolka napięcia zasilaniaPłynna regulacja czasuWybór zakresu czasowegoZaciski wyjściowe przekaźnika (11, 12, 14)Zacisk zasilania (N)Kontrolka stanu przekaźnika (Sygnalizacja odmierzania czasuMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PCM-01 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić czas przy pomocy pokręteł TIME i RANGE przy czym t = TIMExRANGE.

Dane techniczneZaciski zasilania: L, NZnamionowe napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -15 / +10 %Kontrolka napięcia zasilania: dioda LED zielonaCzęstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 25 mALiczba trybów pracy: 1 (opóźnione załączanie)Zakres nastaw czasu t: 0,1 s / 10 dniDokładność odmierzania czasu: 0,2 %Nastawa czasu: 2x potencjometr (obrotowy + skokowy)Kontrolka stanu przekaźnika i pomiaru czasu: dioda LED czerwonaParametry styków przekaźnika: 1NO/NC - 16 A / 250 V AC1 4000 VALiczba zacisków przyłączeniowych: 5Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Napięcie udarowe: 2 kV (PN-EN 61000-4-5)Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mmWaga: 0,08 kgZgodność z normami: PN-EN 60730-1, PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
