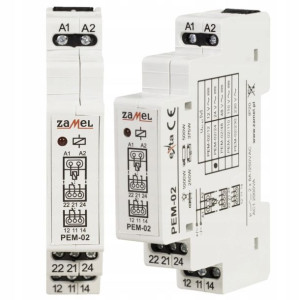

Przekaźnik Elektromag. Zmiana Kierunku PEM-02/230V

Opis

Przekaźnik elektromagnetyczny zmiana kierunkuZAMEL PEM-02/230✔️ Zwiększenie prądów obciążenia odbiorników energii✔️ Maksymalne obciążenie 2×8 A✔️ Możliwość zmiany kierunku obrotów silnika, przy pomocy dwóch zależnych izolowanych zestyków✔️ Kontrolka stanu przekaźnika✔️ Współpraca z urządzeniami sterowania o typowych poziomach napięć: 230 V AC/DC✔️ Przekaźniki elektromagnetyczne można wykorzystywać gdy istnieje potrzeba zwiększenia prądów obciążenia odbiorników energii elektrycznej.✔️ Zapewniają galwaniczną izolację pomiędzy układem sterowania a obciążeniem.✔️ Posiadają na wyjściu beznapięciowe styki NO/NC, co pozwala na podłączenie napięcia z przedziału 230 V AC/DC.

Opis przekaźnikaZacisk zasilania (A1)Kontrolka stanu przekaźnikaZaciski wyjściowe przekaźnika (22, 21, 24)Zaciski wyjściowe przekaźnika (12, 11 ,14)Zacisk zasilania (A2)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie PEM-02 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczneWymiary: jednomodułowa (17,5 mm) 90×17,5×66 mmWaga: 80 gZnamionowe napięcie zasilania: 230 V AC/DCNapięcie maksymalne styków: 250VKategoria użytkowania: AC1Moc maksymalna przekaźnika: 4000 VAUkład styków: 2NO/NCPrąd przekaźnika: 8AZnamionowy pobór prądu: 21,5 mAStopień ochrony obudowy: IP20Mocowanie obudowy: szyna TH35 (PN-EN 60715)
