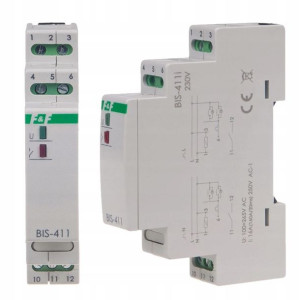

F&F Przekaźnik Bistabilny na Szynę BIS-411-LED

Opis

Przekaźnik bistabilny na szynę BIS-411-LED 230VF&F BIS-411-LED Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Zasilanie: 230 VMax obciążenie: 16 A (120 A/20 ms)Montaż: Na szynie 35 mm Współpracuje z przyciskami podświetlanymi.

Zestaw zawiera:1szt. Przekaźnik bistabilny na szynę BIS-411-LEDDziałanie przekaźnikaZałączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.

Po następnym impulsie nastąpi wyłączenie odbiornika.

Przekaźnik nie posiada „pamięci” pozycji styku, tzn. że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia.

Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Dane techniczneNapięcie zasilania: 265 V ACSterowanie lokalne: TakMaksymalny prąd obciążenia AC-1: 16 A (160 A/20 ms)Element wykonawczy: PrzekaźnikKonfiguracja styków: 1 × NOSeparacja styku: TakOdporność na prądy udarowe - współpraca z LED: TakIlość kanałów: 1Funkcjonalność: Włącz/WyłączOpóźnienie zadziałania: 0,1 / 0,2 sPrąd impulsu sterującego: Mniej niż 5 mAWspółpraca z przyciskami podświetlanymi: TakPamięć stanu po zaniku zasilania: NieFunkcja załącz na czas: NieDedykowane wejścia sterowania centralnego: NieSterowanie radiowe: NiePrzyłącze: Zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,7 WTemperatura pracy: -25 / 50 °CWymiary: 1 moduł (18 mm)Montaż: Na szynie 35 mmStopień ochrony: IP20Schemat podłączeniaA - Impuls sterujący: NB - Impuls sterujący: LC - Przykład podłączenia z impulsem sterującym NZasilanie1-3 Zasilanie przekaźnika: 100-265V ACWejścia sterujące6 - wejście sterująceStyki11 - wejście - zasilania styku 10 - wyjście - styk rozwierny (bierny)12 - wyjście- styk zwierny (czynny)
