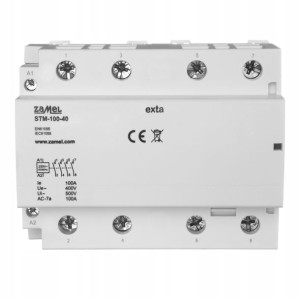

ZAMEL Stycznik Modułowy 100A Cewka 230V 4NO 0NC
Opis
Stycznik Modułowy 230V 100A 4NO 0NCZAMEL STM-100-40 ✔️ Stycznik modułowy instalacyjny (elektromagnetyczny) to element wykorzystywany w automatyce i sterowaniu instalacji domowych oraz przemysłowych. ✔️ Stycznik stosowany jest najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej. ✔️ Zapewnia on separację galwaniczną pomiędzy układem sterowania a obciążeniem. ✔️ Montaż na szynie TH35 DIN ✔️ Napięcie zasilania [V]: 230 ✔️ Obciążalność wyjść [A]: 100 ✔️ Liczba styków NO:4 NC:0Zestaw składa się z1 szt. Stycznik STM-100-40Instrukcja obsługi w języku polskimMontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
Zamontować stycznik w rozdzielni na szynie DIN (TH 35).
Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
Załączyć obwód zasilania. ⚙️ Urządzenie po podaniu napięcia zasilającego na zaciski A1, A2 - poprzez układ sterujący – zmienia stan styków stycznika na przeciwny.⚙️ Po wyłączeniu napięcia na zaciskach A1, A2 urządzenie powraca do pierwotnego stanu wyjść stycznika.➡️ Elektromagnetyczne, modułowe styczniki instalacyjne serii STM, są wykorzystywane głównie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych.➡️ Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących.➡️ Urządzenia te zapewniają separację galwaniczną pomiędzy układem sterowania a obciążeniem.➡️ Po podaniu napięcia zasilającego na zaciski A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu stycznika na przeciwny - następuję rozwarcie styków typu NC i zwarcie styków NO.➡️ Po ustaniu zasilania urządzenie powraca do pierwotnego stanu styków stycznika.
Dane techniczneNapięcie zasilania [V] : 230Obciążalność wyjść [A] : 100Przekrój Max przewodów przyłączeniowych [mm2]: 4Liczba styków NO:4Liczba styków NC:0Sygnalizacja optyczna : TakSposób Montażu: Szyna DIN ( TH35 )Klasa szczelności [IP] : 20Temperatura pracy [°C] : -5 ÷ +60Certyfikat : CEDługość: 10,8 CMWysokość: 6.8 CM
