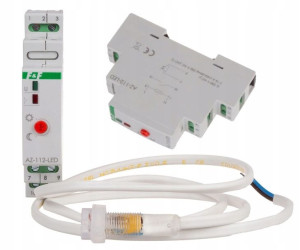

F&F Automat Zmierzchowy Sonda AZ-112-LED 230V

Opis

Automat zmierzchowy z sondą zewnętrzną do LEDF&F AZ-112-LEDSłuży do sterowania źródłami światła LED lub innymi odbiornikami energii w zależności od natężenia oświetleniaWyłącza o świcie i załącza o zmierzchuZasilanie: 230VMaksymalne obciążenie: 16 A (160 A/20 ms)Montaż: Na szynie TH35 (1 moduł)Długość sondy: 1 metrZestaw zawiera:1szt. Automat zmierzchowy AZ-1121szt Sonda zewnętrzna Ø10DziałanieSłuży do automatycznego załączania oświetlenia ulic, placów, wystaw, reklam, itp. o zmierzchu i wyłączania tegoż oświetlenia o świcie.

Poprawną pracę przy impulsach prądowych do 120 A /20 ms, AZ-112-LEDZ powodzeniem poradzi sobie z załączeniem i wyłączeniem oświetlenia LEDDziałanie sondyUmieścić w miejscu o stałym dostępie naturalnego światładziennego, które będzie powodować załączanie i wyłączanie oświetlenia.

Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę „księżyca” – załączy później, obrót w stronę „słoneczka” – załączy wcześniej.

Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną.

Zakrycie tylko „oczka” sondy, np. palcemjest niewystarczające, gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.

Sonda zewnętrzna hermetycznaMały, łatwy w montażu czujnik światłoczuły standardowo wyposażony w 1-metrowy przewódz możliwością przedłużenia do 10 m.

Połączenie przewodów wykonać w puszce hermetycznej lub w miejscu odizolowanym od wpływów atmosferycznych.

Przewodów sondy nie należy prowadzić blisko równoległych przewodów będących pod napięciem sieci i przewodzących duże prądyDane techniczne:Napięcie zasilania: 230 V ACTolerancja napięcia zasilania: -10 10 %Maksymalny prąd obciążenia AC-1: 16 A (160 A/20 ms)Element wykonawczy: PrzekaźnikKonfiguracja styków: 1 × NOSeparacja styku: TakOdporność na prądy udarowe - współpraca z LED: TakPróg zadziałania - regulowany: 2 1000 LxHistereza: ok. 15 LxOpóźnienie zadziałania włączenia: Ok. 10 sOpóźnienie zadziałania wyłączenia: Ok. 20 sStopień ochrony sondy: IP65Element światłoczuły: Zewnętrzna sonda Ø 10 mmPrzyłącze: Zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,56 WTemperatura pracy: -25 / 50 °CWymiary: 1 moduł (18 mm)Montaż: Na szynie 35 mmStopień ochrony: IP20
