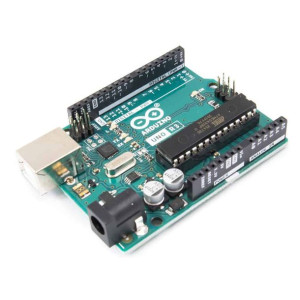

Oryginalne Arduino Uno Rev3

Opis

Płytka, która podbiła świat programowania elektroniki. Uno Rev3 to najpopularniejszy model firmy Arduino®. Rozpoznawana na całym świecie i chętnie używana do wszelkich projektów elektronicznych.

Na płytce Arduino® Uno Rev3 znajduje się mikrokontroler ATmega328 w wersji przewlekanej (THT). Jest to jeden z podstawowych układów do programowania.

Mikrokontroler ATmega328 na płytce Arduino® Uno Rev3 oferuje 14 cyfrowych wejść/wyjść (GPIO). 6 z nich można użyć jako wyjścia PWM (jasność diod LED, sterowanie silnikami). 6 kolejnych portów można użyć jako wejścia analogowe (ADC).

Sam układ taktowany jest zegarem o częstotliwości 16 MHz. Na zestaw pamięci składa się 32 kB Flash (pamięć programu), oraz 2 kB pamięci SRAM.

Płytka rozwojowa posiada wgrany bootloader Arduino®, który umożliwia programowanie układu w darmowym środowisku . Programowanie to jest bardzo łatwe. Do programowania wymagany jest .

Na płytce znajduje się złącze, które stało się standardem w świecie elektroniki. Dzięki niemu, w łatwy sposób podłączamy tzw. Shieldy, które rozszerzają możliwości płytki.

Płytka Arduino® Uno Rev3 obsługuje najpopularniejsze interfejsy komunikacyjne: UART, I2C, SPI. Umożliwia to podłączanie różnych układów scalonych takich jak , , .

Zasilanie zestawu jest możliwe na dwa sposoby. Pierwszy to przewód USB, którym jednocześnie odbywa się programowanie mikrokontrolera. Drugi sposób to złącze DC o rozmiarze 5,5 x 2,1 mm. Zasilacz powinien mieć napięcie wyjściowe w zakresie 7÷12 V.

Na płytce znajduje się dioda LED. Można ją wykorzystywać w swoim programie do prostego debugowania swoich programów.

Mikrokontroler działa na napięciu 5 V, jednak na płytce znajduje się również wyjście zasilające o napięciu 3,3 V. Można więc w łatwy sposób używać układów zasilanych napięciem 3,3 V.

Dzięki zastosowaniu mikrokontrolera ATmega328 w obudowie przewlekanej (THT), nie musisz się martwić spaleniem układu. Gdyby to się jednak stało - w łatwy sposób go wymienisz .

SpecyfikacjaNapięcie zasilania: 5 V (USB),Napięcia pinów I/O: 5 VZainstalowany bootloaderUkład USB-UART: ATmega16UMikronotroler Maksymalna częstotliwość zegara: 16 MHzPamięć SRAM: 2 kBPamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)Pamięć EEPROM: 1 kBPorty I/O: 14Wyjścia PWM: 6Ilość wejść analogowych: 6 (kanały przetwornika A/C)Interfejsy szeregowe: UART, SPI, I2CZewnętrzne przerwaniaGoldpiny wlutowane w płytkęGoldpiny ISP wlutowane w płytkęZłącze USB do programowania i komunikacji szeregowejDioda LED na pinie D13Złącze DC 5,5 x 2,1 mm dla zasilaczaW zestawie znajduje się przezroczysta podstawka pod płytkęWymiary: 69 x 53Przydatne linki
