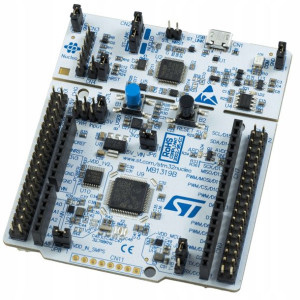

Stm32 Nucleo-l452re-p Stm32l452ret6 Arm Cortex-m4
Opis
STM32 NUCLEO-L452RE-P STM32L452RET6 ARM Cortex-M4STM32 NUCLEO-L452RE-P Nucleo-32 z STM32L452RET6 ARM Cortex-M4STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.
Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.
Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.
ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.
Do komunikacji z płytką potrzebny będzie przewód USB micro.
Specyfikacja mikrokontrolera STM32L452RET6 na NUCLEO-L452RE-PMikrokontroler STM32L452RET6Rdzeń: ARM Cortex-M4 z FPUMaksymalne taktowanie: 80 MHz Pamięć Flash: 512 kB Pamięć SRAM: 160 kB DMA: 14 kanałówInterfejsy mikrokontrolera STM32L452RET652 x GPIO4 x Wake-up pin2 x Tamper pin2 x I2C 3 x SPI 1 x QuadSPI 3 x USART / 1 xUART 1 x LPUART 1 x USB 2.0 FS 1 x CAN 2.0B 1 x SDMMC 1 x SAI 12 x Pojemnościowe kanały dotykoweInterfejsy analogowe mikrokontrolera STM32L452RET61 x ADC 12-bit16 kanałów1 x DAC 12-bit1 kanał2 x Komparator analogowy 1 x Wzmacniacz operacyjnyTimery mikrokontrolera STM32L452RET61 x 32-bit (4 kanału)2 x 16-bit (4 kanały) 1 x 16-bit (2 kanały) 1 x 16-bit (1 kanał) 1 x 16-bit Basic 2 x Low Power Timer 1 x IRTIM 1 x RTC 1 x SysTick 2 x WatchdogPozostałe elementy mikrokontrolera STM32L452RET6TRNGCRC Unikalne 96-bitowe ID Obudowa LQFPN64Specyfikacja płytki NUCLEO-L452RE-PWbudowany programator / debugger ST-Link V2-1Pamięć masowaVirtual COM portDebugger Możliwośc uzycia z zewnętrznym układem Złącze micro USBZasilanieProgramowanie Debugowanie Złącze w standardzie Arduino Uno R3 Złącze w standardzie ST Morpho Wlutowane goldpiny ZasilanieZ USBZ zewnętrznego źródła zasilanie 5 lub 3,3 V Trzy diody LEDZasilanieKomunikacja USB Dioda użytkownika PrzyciskiUżytkownikaReset Zewnętrzny układ SMPSDodatkowe złącze SMPS do eksperymentówOscylator kwarcowy 24 MHzOscylator kwarcowy 32,768 kHz
