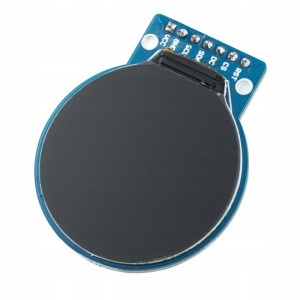

Okrągły wyświetlacz TFT IPS 1,28" 240x240 SPI

Opis

Okrągły wyświetlacz TFT IPS 1,28" 240x240 SPIOkrągły Wyświetlacz TFT IPS 1,28" GC9A01 240x240px SPI niebieskiModuł z okrągłym wyświetlaczem TFT o przekątnej 1,28" i rozdzielczości 240 x 240 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów.

Wyjątkowy kształt sprawia, że idealnie nada się do projektów typu wearables, czyli zegarki itp. Z jego pomocą stworzysz również piękne wskaźniki do pojazdów, czy Home Automation.

Płytka PCB modułu w tej wersji docięta jest pod kształt wyświetlacza. Łatwiej zmieścisz go np. w zegarku naręcznym.

Szkło wyświetlacza jest matowe, więc nie odbija światła, które mogłoby uniemożliwiać odczyt.

Kontroler i bibliotekiWyświetlacz posiada wbudowany kontrolerowi GC9A01. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit TFT.

Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

Elementy wyświetlaczaWyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy szkła w transporcie.

Wszystkie złącza są w standardzie goldpin 2,54". Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.

Podłączenie do Arduino - UWAGAWyświetlacz działa na napięciu 3,3V! Posiada wbudowany stabilizator 3,3V na liniach zasilających. Linie SPI są wyprowadzone bezpośrednio i działają z logiką 3,3V. Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter napięć. Znajdziesz go TUTAJ.

Parametry Wyświetlacza dotykowego TFT LCD 1,28"Techologia: TFT IPSPrzekątna: 1,28"Sterownik LCD: GC9A01Interfejs: SPI65 536 kolorów, RGBRozdzielczość: 240 x 240 pikseliObszar pikseli: okrąg o średnicy 32,4 mmPodświetlenie LEDJasność podświetlenia: 400 cd/m2 (nits)Napięcie zasilania LCD: 5 VNapięcie pinów komunikacyjnych: 3,3 VNapięcie LED: 3,3 VTemperatura pracy: -20 ÷ 70°CWymiary: 45,5 x 38 x 11,5 mmGoldpiny LCD wlutowane
