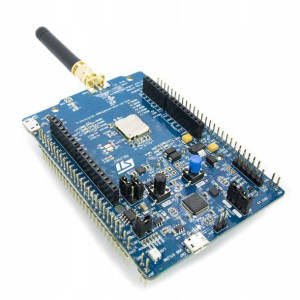

STM32 Zestaw Discovery B-L072Z-LRWAN1 Lora LoraWAN

Opis

STM32 Zestaw Discovery B-L072Z-LRWAN1 Lora LoraWANZestaw deweloperski B-L072Z-LRWAN1 został stworzony do rozwoju projektów bazujących na komunikacji LoRa. Zestaw ten zawiera moduł Murata CMWX1ZZABZ-091, który to łączy w swojej obudowie mikrokotroler STM32L072CZ i transceiver LoRa SX1276 firmy Semtech.

Użytkownik oczywiście ma dostęp do wszystkich peryferiów mikrokotrolera takich jak Timery, ADC, UART, USB i inych interfejsów komunikacyjnych.

Płytka posiada zintegrowany programator ST-Link/V2, diody LED przyciski użytkownika.

W zestawie znajduje się zewnętrzna antena SMA 50Ω.

Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3 oraz na USB OTG w wersji micro-B.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

ParametryModuł Murata CMWX1ZZABZ-091 LoRa®/Sigfox™

Mikrokontroler STM32L072CZ MCU o ultra-niskim poborze prądu, rdzeń Arm® Cortex®-M0+ core, 192 kB Flash, 20 kB RAM, 20 kB EEPROMCzęstotliwość radia: 860 MHz ÷ 930 MHzUSB 2.0 FS4-kanałowy, 12-bit ADC2 × 12-bit DACTimery 16-bitLP-UARTI2CSPIWbudowany transceiver SX1276LoRa® modulacje FSK, GFSK, MSK, GMSK iOOK (+ kompatybilność z Sigfox™)Regulowana moc wyjściowa: +14 dBm or +20 dBmMaksymalny budżet łącza(link budget): 157 dBProgramowalna przepustowość do 300 kbit/sCzułość maksymalna: -137 dBmIIP3 = -12.5 dBm89 dB blocking immunityNiski pobór prądu samego odbiornika: 10 mA, 200 nA podtrzymanie rejestrówZintegrowany syntezer o rozdzielczości 61 HzWbudowany synchronizator bitowy z regeneracją zegaraDetekcja preambułyDynamika sygnału RSSI: 127 dB+Certyfikat LoRaWAN™ Class AZłącza anteny: SMA i U.

FL RFAntena SMA 50Ω w zesatwie7 diod LED:

4 x UżytkownikaZasilaniaKomunikacja z programatoremDioda błędu zasilaniaPrzyciski

1 x UżytkownikaResetProgramator ST-Link/V2 na płytceZłącze Arduino Uno R3Zasilanie

Przez micro USBZewnętrzne 3,3 VKoszyk na 3 baterie AAASzerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™Wlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbedPrzydatne LinkiOpis płytki na stronie STDokumentacja modułu Murata CMWX1ZZABZ-091

Opis mikrokontrolera na stronie STOpis transceivera na stronie SemtechUser Manual płytki
