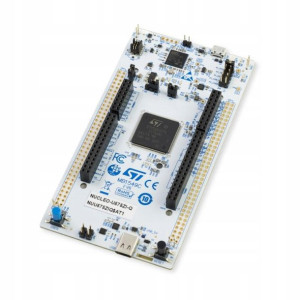

STM32 NUCLEO-U575ZI-Q ARM Cortex-M33 TrustZone
Opis
STM32 NUCLEO-U575ZI-Q ARM Cortex-M33 TrustZoneSTM32 NUCLEO-U575ZI-QNajnowszy układ od ST Microelectronics już jest dostępny!
Mikrokontrolery serii STM32U5 to najnowsza generacja układów, która cechuje się ekstremalnie niskim poborem mocy. Dodatkowo rdzeń Cortex-M33, który znajduje się w układzie dostosowany jest do obecnych wymagań urządzeń pod kątem bezpieczeństwa aplikacji.
Układy te zalecane są w urządzeniach, które są krytyczne pod kątem bezpieczeństwa jak wearables, aplikacje smart, urządzenia medyczne, automatyka domowa, czujniki przemysłowe.
Płytki ewaluacyjne Nucleo-144STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.
Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V3. Układ jest integralną częścią PCB, ale posiada możliwość użycia go z zewnętrznym układem STM32.
Płytki Nucleo-144 posiadają dwa rodzaje złącz:ST Zio - złącze rozszerzające dobrze znany standard Arduino Uno R3ST Morpho - udostępniające wszystkie porty I/O mikrokontroleraST Microelectronics dostarcza masę przykładów i bibliotek.
Do komunikacji z płytką potrzebny będzie przewód USB micro.
Specyfikacja płytkiMikrokontroler STM32U575ZIT6QRdzenie: Cortex-M33Maksymalne taktowanie: 160 MHzPamięć Flash: 2 MBPamięć SRAM: 784 kB (192 + 64 + 512 + 16)Pamięc Backup RAM: 2 kB + 128 Backup Registers2 x DMADMA2DGPIO: 113Touch Sensors: 24Interfejsy 4 x I2C 2 x SPI 2 x OCTOSPI 3 x USART 2 x UART 1 x LPUART 2 x SAI 1 x FDCAN 1 x USB OTG FS 1 x USB-C Power Delivery 2 x SDMMC 1 x Camera Interface 1 x PSSI FSMCInterfejsy Analogowe 1 x ADC 12-bit 1 x ADC 14-bit Kanały ADC łącznie: 24 1 x DAC (2 kanały) Wewnętrzne źródło odniesienia 2 x Komparator analogowy 2 x Wzmacniacz operacyjnyPrzetwarzanie CORDIC co-processor 6 x Multi-function Digital Filter 1 x Audio Digital Filter FMAC (Filter Mathematical Acceletator)Grafika Akcelerator Chrom-ART Sprzętowe dekodowanie JPEGTimery 2 x Advanced Control 16-bit 4 x General Purpose 32-bit 3 x General Purpose 16-bit 2 x Basic 16-bit 4 x Low Power 16-bit 2 x SysTick 2 x Watchdog 1 x RTCTRNGHASH (SHA-256)Większość GPIO toleruje 5 VInterfejs USB OTG - gniazdo USB-COscylator RTC 32,768 kHzDiody LEDKomunikacja USBZasilanie3x Dioda użytkownikaPrzyciskiResetUżytkownikaWbudowany programator / debugger ST-Link V3Złącze micro USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanieZ micro USBZ zewnętrznego źródła zasilania 5 lub 3,3 VWlutowane wyprowadzenia goldpin dla pinów I/OPłytka na dzień 7.21.2021 nie jest zgodna z ARM mbed - trzeba sprawdzać kiedy pojawi się obsługa.
