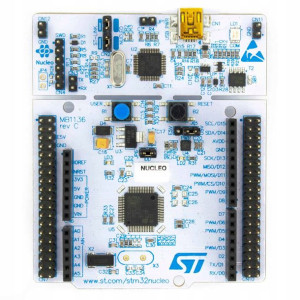

Stm32 Nucleo-l476rg Stm32l476rg Mbed Arm Cortex-m4

Opis

STM32 NUCLEO-L476RG STM32L476RG mbed ARM Cortex-M4STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytkiMikrokontroler STM32L476RGT6Rdzeń: Cortex-M4Maksymalne taktowanie: 80 MHzPamięć Flash: 1 MBPamięć SRAM: 128 kBDMA: 14 kanałówInterfejsy 1 x CAN 3 x I²C 3 x SPI1 x I²S 5 x UART / USART 1 x LPUART 1 x SDMMC 2 x SAI 1 x SWPMI 1 x IRTIM 1 x USB OTG 1 x Kontroler LCD 24 x Wejścia dotykowe pojemnościowe1 x Quad SPIInterfejsy Analogowe:3 x ADC 16 bit2 x DAC 12 bit2 x Ultra Low-Power Comparators2 x Wzmacniacz operacyjny4 x Filtry cyfroweTimery 2 x 32 bit (4 kanały) 2 x 16 bit (6 kanałów) 2 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 2 x 16 bit Basic 2 x 16 bit Low-Power 1 x RTC 1 x SysTick 2 x WatchdogRNGCRCWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V2Złącze mini USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanieZ mini USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LEDKomunikacja USBZasilanieDioda użytkownikaPrzyciskiResetUżytkownikaWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
